Listki elektroskopu odchylają się i opadają w zależności od tego, czy są naładowane, czy nie.Listki elektroskopu odchylają się i opadają w zależności od tego, jak przemieszczają się swobodne elektrony. |
|
|
 |
|
Prąd płynie w prawo, choć elektrony przesuwają się w lewo. |
|
|
|
|

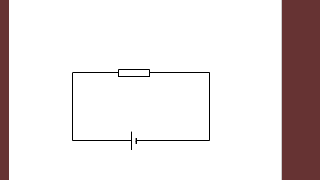

| Pokazano zmiany potencjału w prostym obwodzie elektrycznym. Potencjał jest reprezentowany przez wysokość. |
|
|
 |
|
| Pokazano związek między natężeniem prądu i napięciem w obwodzie z dwoma opornikami połączonymi szeregowo lub równolegle. Potencjał jest reprezentowany przez wysokość. |
|
|
 |
|
| Potencjał obu końców galwanometru w środku staje się równy gdy stosunek oporów z przodu jest równy stosunkowi oporów tylnych; w takiej sytuacji przez galwanometru nie płynie prąd.
|
|
|
 |
|
| Wyjaśnia spadek napięcia na zaciskach ogniwa (związany z jego oporem wewnętrznym) gdy czerpiemy z niego prąd. Potencjał jest reprezentowany przez wysokość. |
|
 Kondensator zmienny w obwodzie |
 |
|
| Kondensator o zmiennej pojemności podłączony do stałego napięcia. Obserwujemy zmiany ładunku na okładkach kondensatora wraz ze zmianą ich odległości. |
|
| Łączenie kondensatorów |
 |
|
| Zostały pokazane relacje między ładunkiem, a różnicą potencjałów w kondensatorach połączonych szeregowo i równolegle. |
|

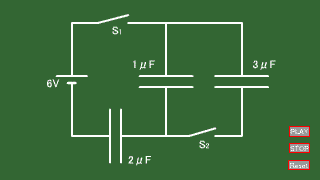

| Ładowanie kondensatorów |
 |
|
| Ładowanie kondensatorów. Możemy też sprawdzić, że niezależnie od sposobu podłączenia spełniona jest zasada zachowania ładunku. |
|
|
 |
|
| Obwód zamknięty z opornikiem i kondensatoren (połączenie równoległe i szeregowe). Pokazano zmiany potencjału w obwodzie (reprezentowany przez wysokość) i ładunku na okładkach kondensatora. |
|
|
 |
|
| Obwód zamknięty z opornikiem i kondensatoren połączenymi równolegle. Pokazano zmiany potencjału w obwodzie (reprezentowany przez wysokość) i ładunku na okładkach kondensatora. |
|
|
 |
|
| Na przewodnik z prądem umieszczony w polu magnetycznym działa siła elektrodynamiczna. Kierunek i zwrot siły możemy określić np. na podstawie reguły lewej dłoni FBI (kciuk, wskazujący, środkowy). |
|
|
 |
|
| Zasada działania silnika elektrycznego. Ramka obraca się na skutek działania momentu siły elektrodynamicznej, z jaką pole magnetyczne działa na przewodnik z prądem. Co pół obrotu następuje zmiana kierunku prądu, co powoduje, że moment siły ma cały czas taki sam zwrot. |
|
|
 |
|
| Na elektron wpadający prostopadle do pola magnetycznego działa siła Lorentza. Kirunek siły jest prostopadły do kierunku prędkości i indukcji magnetycznej. Powoduje ona zakrzywienie toru ładunku – stanowi siłę dośrodkową. |
|
|
 |
|
| Proton przyspieszany w polu elektrycznym, a następnie zawracany w polu magnetycznym (porusza się ze stałą prędkością po półokręgu) i ponownie przyspieszany (pole elektryczne co pół okresu zmienia zwrot). |
|
|
 |
|
| Pojawienie się różnicy potencjałów w przewodniku, w którym płynie prąd elektryczny, gdy przewodnik umieszczony jest w prostopadłym do płynącego prądu polu magnetycznym. |
|
|
 |
|
| Reguła Lenza nazywana też zasadą przekory. Obserwujemy kierunek indukowanego prądu przy zbliżaniu/oddalaniu magnesu lub przy jego obrocie. |
|
|
 |
|
| Do półprzewodnika typu p podłączony jest plus baterii, a półprzewodnika typu n minus. Dioda spolaryzowana jest w kierunku przewodzenia. W odpowiednich warunkach na złączu zachodzi rekombinacja nośników ładunku (rekombinacja promienista). Energia elektronu zmienia się w ciepło i energię świetlną. |
|
| Prądnica |
 |
|
Przy obrocie cewki zmienia się pole powierzchni czynnej obwodu i w efekcie zmienia się strumień pola magnetycznego. Zmiany strumienia pola magnetycznego powodują powstanie siły elektromotorycznej indukcji. |
|
| Indukcja elektromagnetyczna |
 |
HTML5 Canvas |
| Indukowanie się napięcia (na skutek działania siły Lorentza) w przewodniku przemieszczanym prostopadle do linii sił pola magnetycznego |
|
|
